Shanghai Yingsang Electronic Technology Co., Ltd.
 |
| Tempat asal: | Cina |
| Nama merek: | Hydromatic |
| Sertifikasi: | ISO9001 |
| Nomor model: | QBY-80 QBY-80 |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | On Request |
| Kemasan rincian: | Kertas |
| Waktu pengiriman: | 7-10 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000/Bulan |
| Penggunaan: | Air, Pompa Udara, minyak, cair | Kekuasaan: | Listrik, Pneumatik |
|---|---|---|---|
| Struktur: | Pompa diafragma | Ban bakar: | Listrik, listrik |
| Cahaya Tinggi: | 372 cpm Pompa Diafragma Motor,Pompa Diafragma Motor 100psi,Pompa Diafragma Pneumatik 100 psi |
||

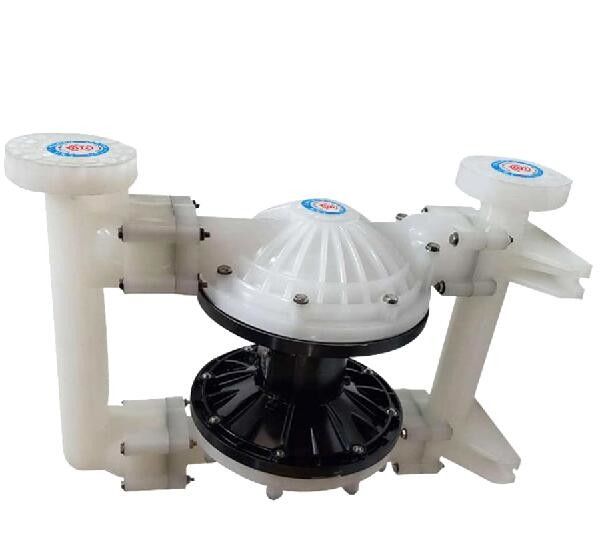

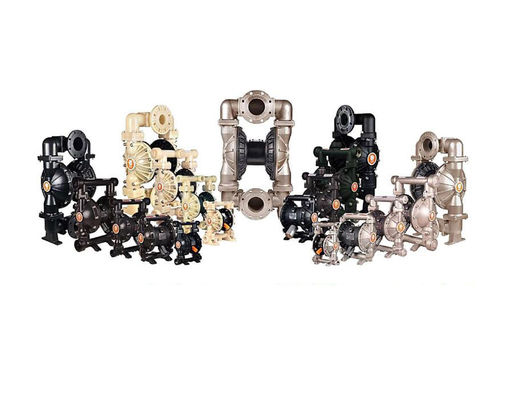

Pompa Diafragma Pneumatik Seri QBY Deskripsi Produk
Pompa diafragma pneumatik Seri QBY dioperasikan dengan udara terkompresi. Pompa diafragma kami bekerja sebaik yang diimpor dari Jerman atau AS, cocok untuk memompa cairan dengan partikel dan berbagai cairan lainnya yang sangat kental, mud menguap, korosif atau beracun, serta koloid.Badan pompa terbuat dari paduan aluminium, besi cor atau baja tan karat.
Diafragma terbuat dari karet berkualitas tinggi seperti karet nitril, karet chloronorgutta, karet fluoroine.Pompa diafragma banyak digunakan dalam industri perminyakan, industri kimia, industri elektronik, industri keramik, industri makanan dan tekstil.
Aplikasi Utama
1. Memompa selai kacang, acar, kentang tumbuk, sosis kecil, selai, saus apel, cokelat, dan sebagainya.
2. Pemompaan digunakan untuk menyedot cat, karet, warna.
3. Memompa ikatan, air lem dan sebagainya.
4. Memompa berbagai ubin, porselen, bata dan glasir tembikar.
5. Pemompaan sedimen dan grouting untuk sumur minyak.
6. Memompa segala macam emulsi dan pengepakan.
7. Memompa berbagai limb.
8. Memompa limb untuk kapal tanker dan tongkang.
9. Memompa hop, bubur ragi, sirup, molase.
10. Pemompaan air untuk tambang, terowongan baw tan, sisa mineral yang terbuang, juga pemompaan grouting semen dan mortar.
11. Memompa berbagai lateks karet.
12. Memompa berbagai abrasif, mordan, minyak dan bubur, kotoran minyak.
13. Memompa cairan beracun, mud terbakar, dan mud menguap.
14. Memompa cairan asam, basa, dan korosif.
15. Suhu maksimum bisa mencapai 150 .
16. Sebagai peralatan tekanan pengiriman tap sebelumnya untuk pemisan padat-cair.
SITUASI KERJA
Suhu lingkungan: 5 hingga 65 derajat C
Suhu cair: -20C hingga 150 derajat C
Viskositas cairan: hingga 10000cps
Aliran dan tekanan pompa dapat disesuaikan dengan pasokan udara, dari 0,1 hingga 0,8Mpa.
Tidak ada segel poros, tidak ada bagian yang berputar, cocok untuk cairan beracun dan korosif.
Dapat bekerja tanpa listrik, cocok untuk cairan yang mud terbakar dan meledak.
Kinerja through-pass yang luas, cocok untuk cairan dengan bubur dan pengotor.
Dapat beroperasi saat terendam ke dalam medium.
Pompa dapat bekerja dengan operasi idle.
Parameter teknik
| Model nomor. | QBY-10 & QBY-15 |
QBY-20 & QBY-25 |
QBY-32 & QBY-40 |
QBY-50 & QBY-65 |
QBY-80 & QBY-100 |
QBY-125 |
| Maks.mengalir | 5.8gmp (22lpm) | 15gmp (57lpm) | 40gmp (151lpm) | 100gmp (378.5lpm) | 150gmp (568lpm) | 275gmp (1041lpm) |
| Maks.Tekanan Pekerjaan | 100psi (7bar) | 100psi (7bar) | 120psi (8.4bar) | 120psi (8.4bar) | 120psi (8.4bar) | 120psi (8.4bar) |
| Ukuran saluran masuk / keluar cairan | 3/8 incibsp(p) & 1/2in.bsp(p) | 3/4in.bsp(p) & 1in.bsp(p) | 1-1/4in.bsp(p) & 1-1/2in.bsp(p) | 2 incibsp(p) & 2-1/2in.bsp(p) |
3in.bsp(p) & 4in.bsp(p) | 5 incibsp(p) |
| Ukuran saluran masuk udara: | 1/4 incibsp(p) | 1/4 incibsp(p) | 1/2 incibsp(p) | 1/2 incibsp(p) | 1/2 incibsp(p) | 3/4in.bsp(p) |
| Tinggi hisap maks | 13 kaki.(4m) | 15 kaki.(4,5m) | 18 kaki.(5.48m) | 18 kaki.(5.48m) | 18 kaki.(5.48m) | 25 kaki.(7.6m) |
| Gandum maksimum yang diizinkan | 0,06 inci(1,5mm) | 2/32in.(2.5mm) | 1/8 inci(3.2mm) | 3/16in.(3.2mm) | 1/4 inci(6.4mm) | 3/8 inci(9.4mm) |
| Konsumsi udara maksimum | 6.3scfm | 12.7scfm | 23.66scfm | 32scfm | 45scfm | 82.6scfm |
| Setiap aliran stroke | 0,006 ga.(23cc) | 0,04 ga.(0,15L) | 0,15 ga.(0,57L) | 0,5 ga.(1.9L) | 1,03 ga.(3.9L) | 2.0 ga.(7.6L) |
| Kecepatan reciprocating maks | 372 cpm | 400 cpm | 276 cpm | 276 cpm | 145 cpm | 135 cpm |
Ban Pompa:
| Bagian nama | Standar | Opsional |
| Tubuh pompa | Paduan aluminium;Atau baja tuang; Atau SS304;Atau PP; Atau PVDF. |
Besi cor nodular, PTFE, SS316, SS316L |
| Posisi diafragma pompa 1. (Dihubungi dengan cairan) |
PTFE | Santoprene, kumpulkan karet dan polieter |
| Posisi diafragma pompa2. (Berlawanan dengan cairan) |
Santoprene | PTFE, kumpulkan karet dan polieter |
| Katup bola & dudukan katup (Untuk cairan biasa) |
Santoprene | PTFE, baja tan karat dan polieter |
| Katup bola & dudukan katup (Untuk cairan korosif tinggi) |
PTFE | Santoprene, baja tan karat dan polieter |
